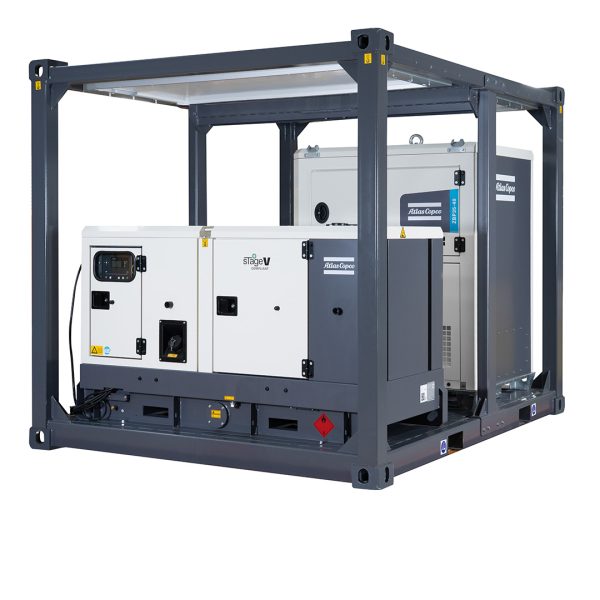

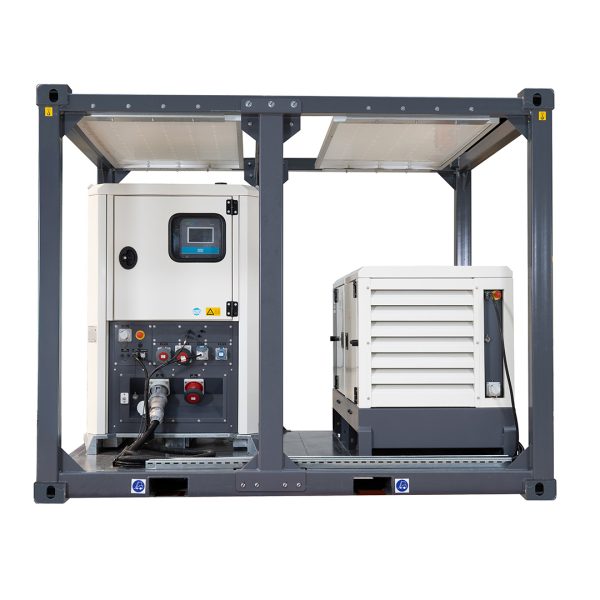

Atlas Copco EPH 100 hybridsystem

Märkfrekvens: 50 Hz
Märkspänning: 400 V
Energilager: ZBP 45-60
Generator: QAS 60 S5

Beskrivning

Atlas Copco EPH 100 Hybridsystem generator och energilager

Specifikation	Enhet	EPH 100
Märkfrekvens	Hz	50
Märkspänning	V	400
Maximal hybridkraft vid 25°C	kVA/kW	100/84
Maximal hybridkraft vid 40°C	kVA/kW	96/81
Batterikapacitet	kWh	60
Omedelbar* bränsleförbrukning vid 0%/10%/25%/50%/75%/100%**	l/kWh	– / 0.301 / 0.301 / 0.271 / 0.278 / 0.284
Omedelbar* bränsleförbrukning	l/h	0 / 0 / 6.4 / 11.4 / 13.0 / 13.0
Ekvivalent** bränsleförbrukning	l/h	0 / 2.5 / 6.3 / 11.4 / 17.5 / 23.9
Energisk autonomi	h	78.2 / 36.8 / 20.6 / 3.6 / 1.5

Effektfaktor cos φ 0,84

* Omedelbar bränsleförbrukning räknar endast med extern strömkälla för batteriladdning
** Ekvivalent bränsleförbrukning räknar endast med QAS som strömkälla för batteriladdning, vid 100 % hybridkraft och fulladdat batteri vid 25°C

Energilagringssystem ZBP 45-60

Specifikation	Enhet	Endast ZBP45-60
Märkfrekvens	Hz	50
Märkspänning	VAC	400 / 230
Märkeffekt vid 25°C	kVA/kW	45/36
Märkeffekt vid 40°C	kVA/kW	41/33
Nominell energilagringskapacitet	kWh	57.6
Nettolagringskapacitet¹	kWh	53.57
Batteriets märkspänning	VDC	48
Märkström vid urladdning	A	52
Laddningstid till 100 % effekt	h	2.3
Djup av urladdning (DoD%)	%	95
Slut på livslängd (EoL%)	%	70
Batterityp		Litium-järnfosfat (LiFePO₄)
Driftstemperatur²	°C	-10 till 50
Mått (L x B x H)	mm	1450 x 1160 x 1865
Vikt	kg	1292
Ljudnivå (vid 7 meter)	dB(A)	< 70

Generator QAS 60 S5

Specifikation	Enhet	Endast QAS 60 S5
Märkfrekvens	Hz	50 / 60
Märkspänning	V	400 / 480
Effekt vid kontinuerlig drift (PRP)	kVA/kW	60/48 (50 Hz) / 59/47 (60 Hz)
Reservkraft (ESP)	kVA/kW	60/48 (50 Hz) / 59/47 (60 Hz)
Effektfaktor cos φ		0.8
Märkström (PRP)	A	86 / 71
Lastkapacitet i ensteg enligt ISO-8528/5	%	100 / 100
Driftstemperatur (min/max) med vinterutrustning	°C	-25 / 50
Generatorfabrikat (alternator)		LEROY SOMER TAL 042H
Effekt (ESP 27°C / 40°C)	kVA	66 / 80
Skyddsklass / isoleringsklass		IP 23 / H
Exiteringssystem / AVR-modell		AREP+ / D350
Ljudeffektnivå (LwA)	dB(A)	89
Ljudtrycksnivå (LpA) vid 7 meter	dB(A)	61

Motor

Specifikation	Enhet	Endast QAS 60 S5
Modell		FPT F34TEVP01
Utsläppsstandard		Steg V
Varvtal	rpm	1500 \| 1800
Märkeffekt (med fläkt)	kWₘ	54 \| 53,6
Luftintag		Turbo med intercooler
Varvtalsreglering		Elektronisk
Antal cylindrar		4L
Kylmedel		Parcool
Slagvolym	l	3,4
Avgasreningssystem		EGR + DOC + DPF
Förbränningssystem		Direktinsprutning
Oljetrågskapacitet – första fyllning	l	8
Kylsystemskapacitet	l	58
Max tillåten belastningsfaktor under 24 timmar	%	70
Elsystem (likström)	V	12

Bränslesystem

Specifikation	Enhet	Endast QAS 60 S5
Bränsleförbrukning vid 0 % belastning	l/h	1,9
Bränsleförbrukning vid 50 % belastning	l/h	7,1
Bränsleförbrukning vid 75 % belastning	l/h	9,8
Bränsleförbrukning vid 100 % belastning	l/h	13,0
Bränsletyp		Diesel
Bränsletankens kapacitet: daglig	l	220
Drifttid vid 75 % belastning (autonomi)	h	22
Drifttid vid 100 % belastning (autonomi)	h	17
